FlocSens – machen Sie sich ein Bild von Ihrer Flocke!
Unser photooptischer Sensor zur Bewertung von Flockeneigenschaften
Die Situation:
Ein System zur sicheren Bewertung von geflockten Partikelsystemen stand
bislang nicht zur Verfügung. Eine Überwachung und
Steuerung von
Entwässerungsprozessen durch eine Bewertung der Flocke war
daher nicht realisierbar.
Andererseits kann die Entwässerbarkeit eines geflockten
Systems qualitativ nur anhand des Flockenbildes vor der
Entwässerung bewertet werden.
Unsere Lösung:
Wir haben ein neuartiges photooptisches online-Messverfahren FlocSens
auf Basis einer CCD- Zeilenkamera entwickelt. Unser optisches
Messsystem
FlocSens bewertet die
Flocke anhand empirischer Korrelationen.
Die Kennwerte des Sensors geben Aufschluss z.B. über:
- Flockengrößenverteilung und Änderung
- Scherstabilität der Flocken
- Effektivität von Flockungshilfsmitteln
- Voraussichtliche Entwässerbarkeit der konditionierten Schlämme

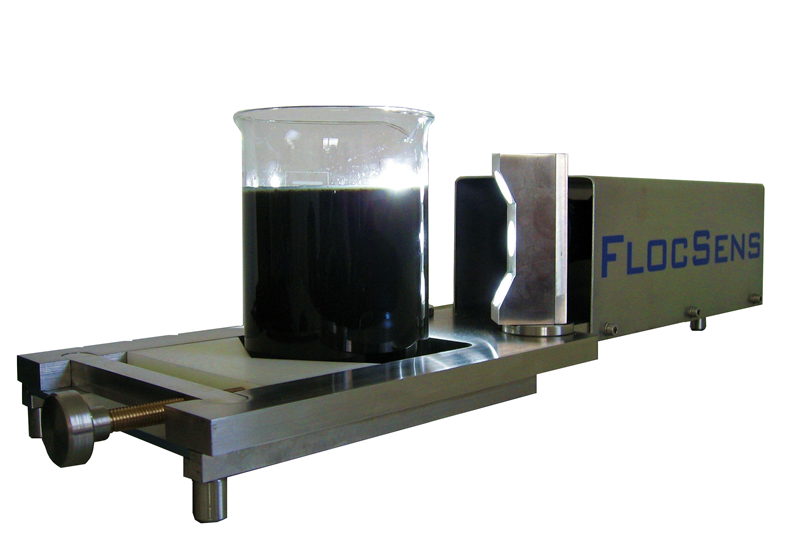

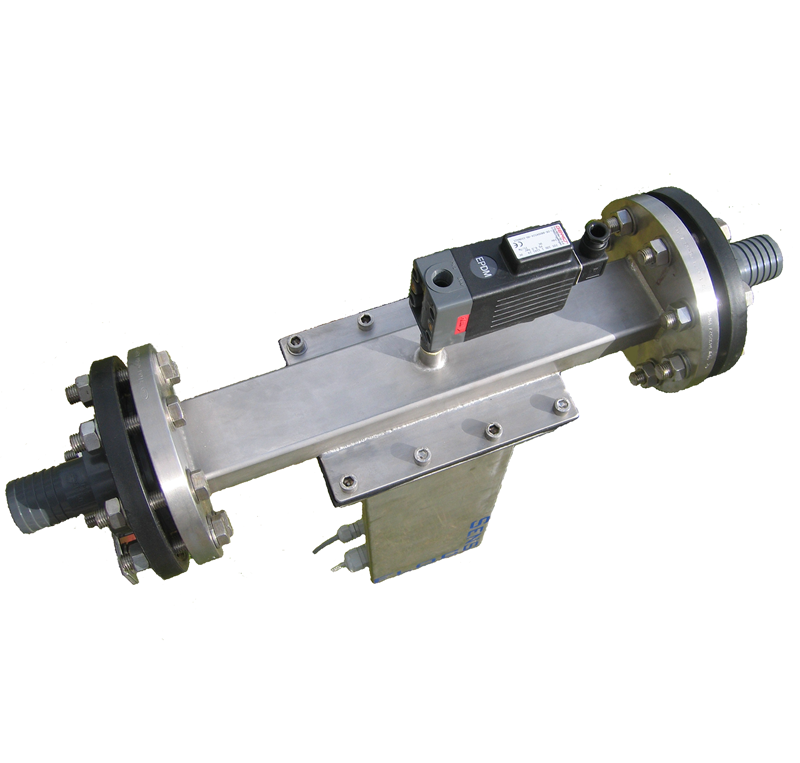

Das Messsystem ist sowohl für den stationären Einbau in Rohrleitungen wie auch als Laborapplikation verfügbar. In der Laboranwendung können z.B. die Flockengrößenverteilungen oder die Scherstabilität in Abhängigkeit von den eingesetzten Flockungshilfsmitteln analysiert werden. Somit kann ein reproduzierbares Polymerscreening durchgeführt werden.

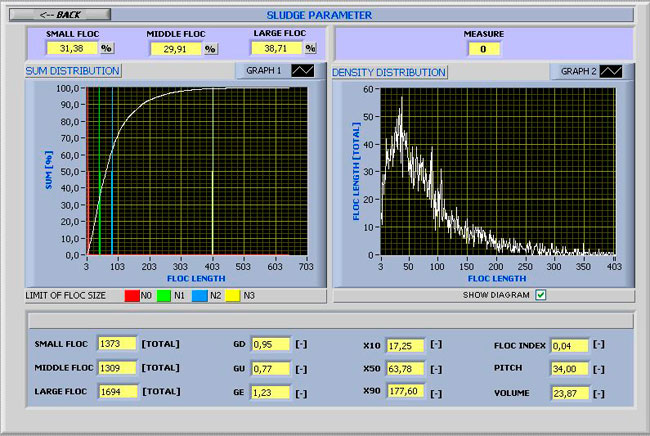

Die Software ist frei parametrierbar und somit für unterschiedlichste Flockungsprozesse zu nutzen. Die Anpassungsmöglichkeiten des Flockungssensors machen ihn zu einem universellen Werkzeug der Flockungscharakterisierung.

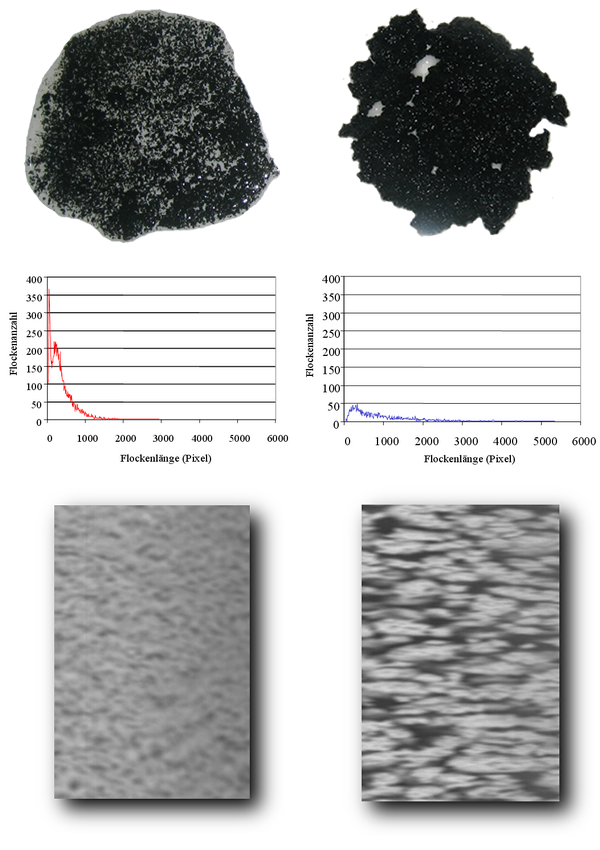

Vergleich
zweier Flockenausprägungen mit
meßtechnischer Auswertung und zugehörigem Kamerabild:
a)
schlecht entwässerbare
Flocke
b) gut
entwässerbare Flocke
|
|
|
| Schlecht entwässerbare Flocke | Gut entwässerbare Flocke |
Die Vorteile:
- Schnelle und reproduzierbare Aussagen über die Flockeneigenschaften
- Steuer- oder Regelmöglichkeit ihres Prozesses (Polymerzumischung) durch online-Messung
- frei parametrierbar und konstruktiv adaptierbar an Ihren Prozess
Der FlocSens eignet sich hervorragend zur Prozesserweiterung für unsere FlocFormer-Anlagen zur Klärschlammkonditionierung und Entwässerungsoptimierung!
In Verbindung mit dem FlocFormer ist die Trenngüte nochmals deutlich steigerbar.
Wir beraten Sie gerne.
Durch Messung der Flocken im Prozess ist eine kontinuierliche Gütebetrachtung der Entwässerungsanlage gegeben. Die Messwerte ermöglichen die Regelung der vorgeschalteten Flockungshilfsmittelzugabe und der FlocFormer-Einstellungen um die Polymerzugabe zu minimieren und die nachgeschaltete mech.Trennung zu optimieren.
